[箱線] 讓single channel小管機變成2 channel
主要是要讓or15功能更完全
因為想用footswitch切換
所以花了不少時間研究relay
改到可成功切換真的不難
但中間遇到relay所帶來的hum和切換時的pop
好幾天下班後熬夜google和實作後
終於成功解決
算是真的完整的mod
主要就是設計另一組可切換的gain & volume來切換為clean channel
因為不想影響到原本的線路
所以這組gain/volume並非獨立而是相對的
原理大致上是:
在原本的gain pot做可切換的並聯VR to ground
master volume pot做可切換的串連VR to ground
這樣就可讓gain減少並把volume平衡回來
材料的花費其實不多
線路也不難
都是從電路板背面的焊點接線出來
不會動到原來的線路

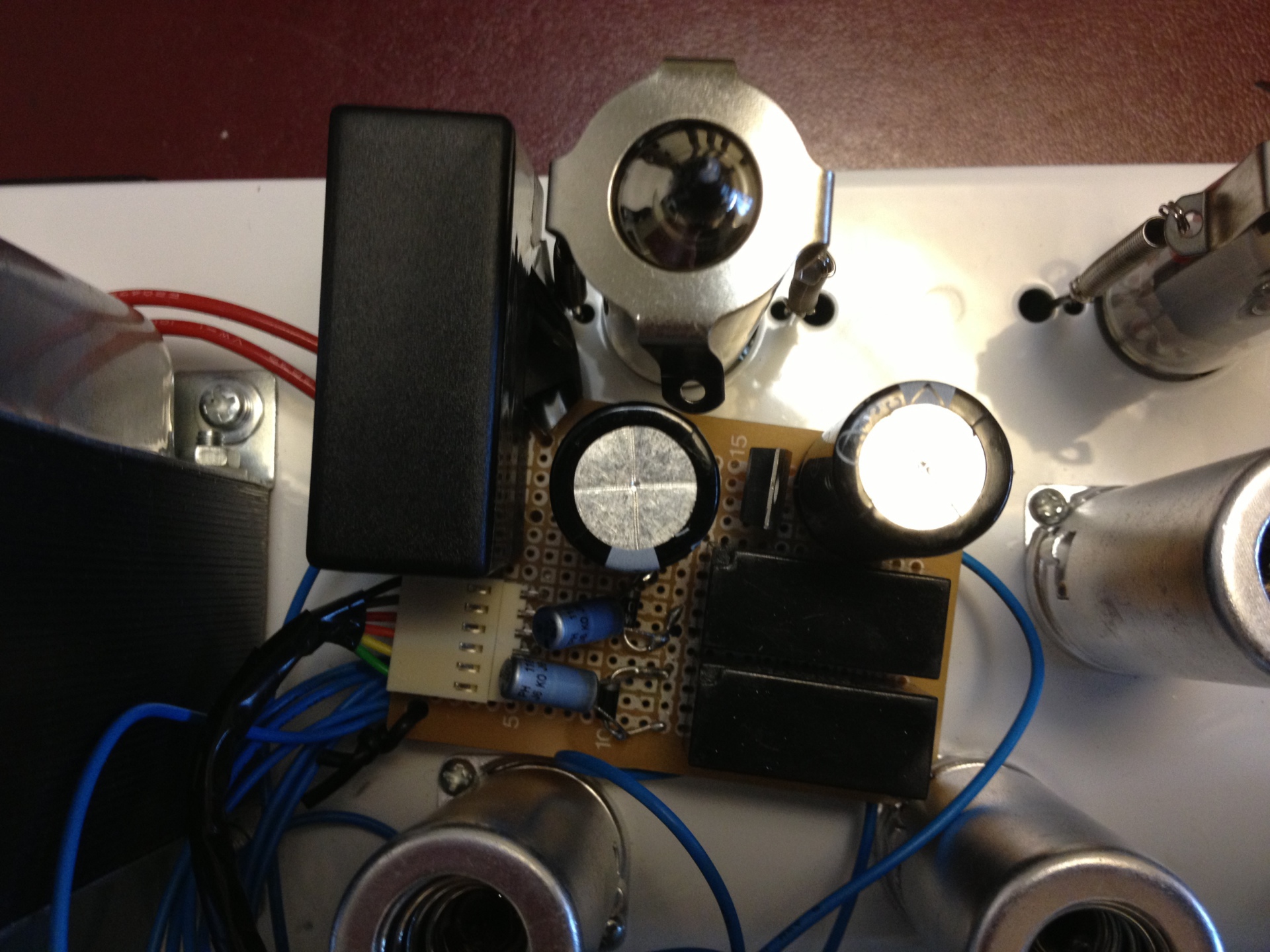

只是要找到位置放上relay的電路板
http://ppt.cc/Z8hR@.jpg
我想tiny terror或是night train空間應該更大

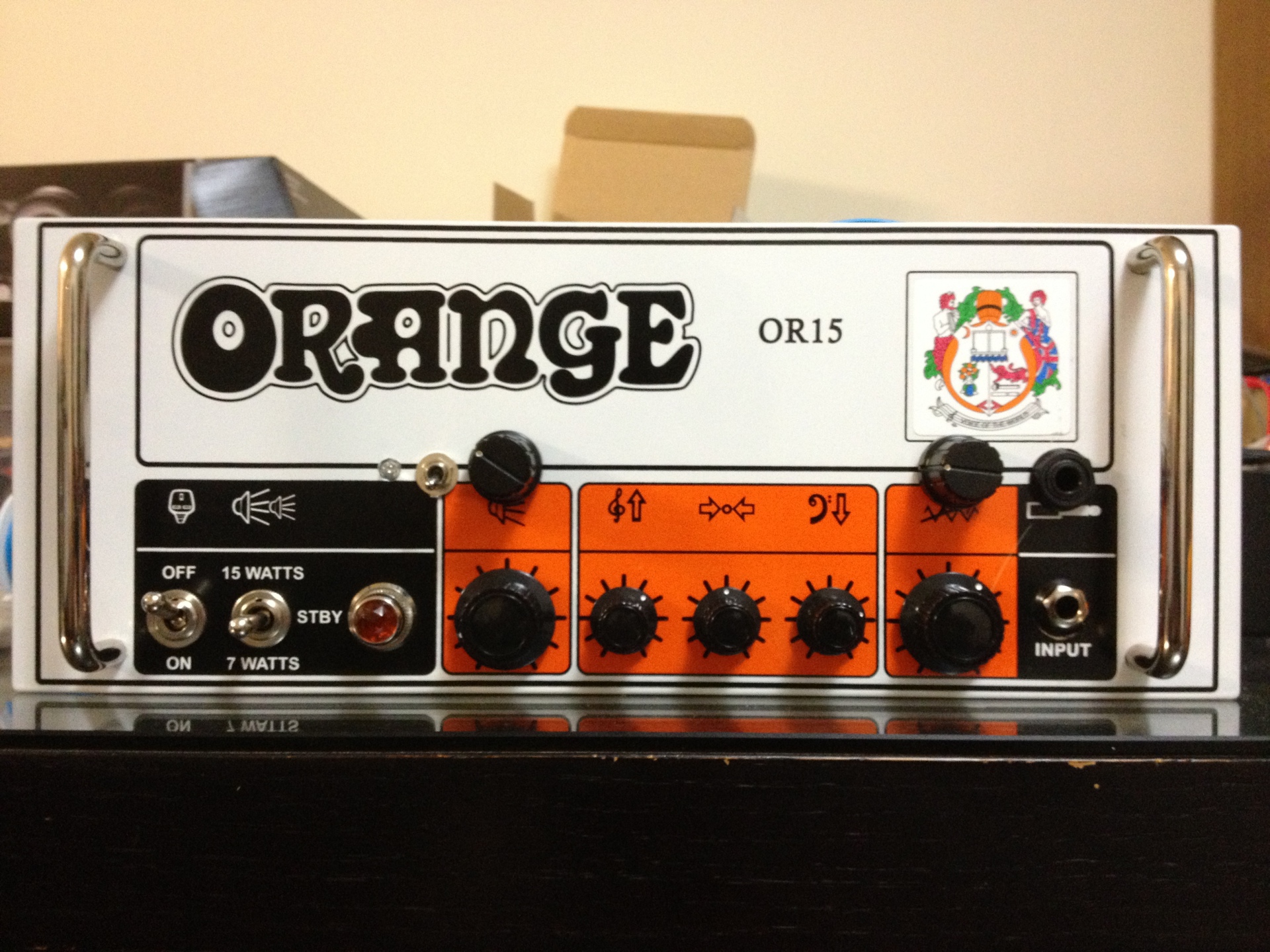

or15改完後的面板
http://ppt.cc/ICZK@.jpg
EQ還是共用(懶得去動這邊)
目前覺得算是蠻實用的mod

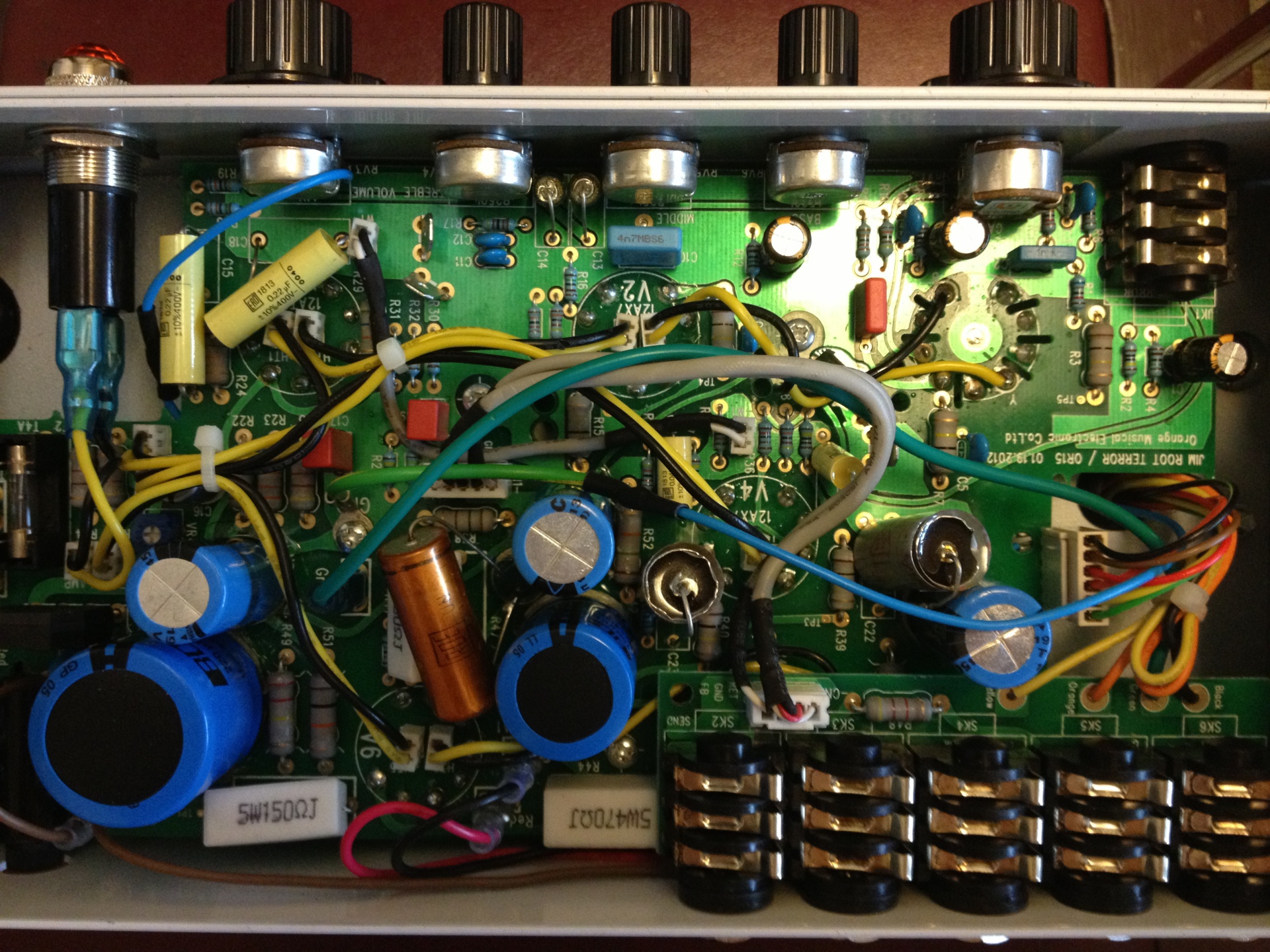

另外也將大部分電容升級
http://ppt.cc/U_-_@.jpg
但這部分真的只是改爽的
clean好聽一點點 多些清晰感
但整體來說原先的大陸製電容也不差
線路的設計還是最重要的
如果有板友也想動手改歡迎來討論
--
